วิธีการซิงโครไนซ์ของปั๊มน้ำความเร็วตัวแปรไดรฟ์ในระบบปั๊มหลายเครื่อง?

ในระบบการประปาอุตสาหกรรมและน้ำในเชิงพาณิชย์ที่ทันสมัยระบบปั๊มหลายระบบใช้กันอย่างแพร่หลายเพื่อตอบสนองความต้องการน้ำผันแปร ปั๊มน้ำความเร็วตัวแปร (VSD) มีบทบาทสำคัญในระบบเหล่านี้เนื่องจากสามารถปรับความเร็วปั๊มตามความต้องการที่แท้จริงซึ่งไม่เพียง แต่ช่วยประหยัดพลังงาน แต่ยังช่วยเพิ่มความยืดหยุ่นและความน่าเชื่อถือของระบบ อย่างไรก็ตามการบรรลุการซิงโครไนซ์ของปั๊มน้ำ VSD ในระบบหลายปั๊มเป็นความท้าทายทางเทคนิคที่ต้องพิจารณาอย่างรอบคอบและการใช้งานที่เหมาะสม ในฐานะซัพพลายเออร์ของปั๊มน้ำ VSD ฉันจะแบ่งปันข้อมูลเชิงลึกและวิธีการบางอย่างเกี่ยวกับวิธีการบรรลุการซิงโครไนซ์นี้

ทำความเข้าใจพื้นฐานของปั๊มน้ำ VSD

ก่อนที่จะเจาะลึกลงไปในวิธีการซิงโครไนซ์จำเป็นต้องเข้าใจหลักการทำงานของปั๊มน้ำ VSD ปั๊มน้ำ VSD มาพร้อมกับไดรฟ์ความถี่ผันแปรที่สามารถเปลี่ยนความถี่ของพลังงานไฟฟ้าที่ส่งไปยังมอเตอร์ปั๊ม โดยการปรับความถี่ความเร็วมอเตอร์สามารถควบคุมได้ซึ่งจะเปลี่ยนอัตราการไหลและความดันของปั๊มน้ำ คุณสมบัตินี้ช่วยให้ปั๊มทำงานได้อย่างมีประสิทธิภาพที่เหมาะสมภายใต้สภาพการทำงานที่แตกต่างกัน

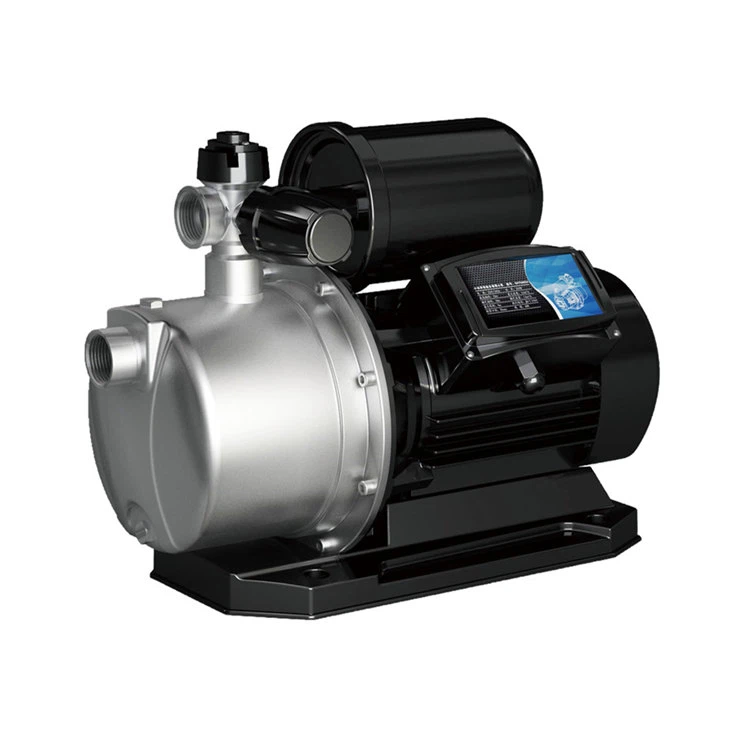

มีปั๊มน้ำ VSD หลายประเภทในตลาด ตัวอย่างเช่นไฟล์การแปลงความถี่ปั๊มน้ำความดันคงที่ถูกออกแบบมาเพื่อรักษาแรงดันน้ำคงที่โดยไม่คำนึงถึงการเปลี่ยนแปลงของอัตราการไหล มีการใช้กันอย่างแพร่หลายในการสร้างระบบน้ำประปากระบวนการอุตสาหกรรมและการชลประทานทางการเกษตร ประเภทอื่นคือปั๊มสระว่ายน้ำซึ่งได้รับการออกแบบมาโดยเฉพาะสำหรับการไหลเวียนของสระว่ายน้ำและการกรอง ปั๊มเหล่านี้มักจะใช้เทคโนโลยี VSD เพื่อปรับอัตราการไหลตามความต้องการการใช้งานของสระว่ายน้ำและความต้องการคุณภาพน้ำ ที่สแตนเลสสตีลหลายเครื่องปั๊มอัจฉริยะเหมาะสำหรับการใช้งานที่มีแรงดันสูงเช่นการเพิ่มขึ้นของน้ำในอาคารสูงและการขนส่งทางน้ำระยะไกล

ความสำคัญของการซิงโครไนซ์ในระบบหลายเครื่องสูบน้ำ

ในระบบหลายปั๊มการซิงโครไนซ์มีความสำคัญด้วยเหตุผลหลายประการ ประการแรกมันทำให้มั่นใจได้ว่ามีน้ำประปาที่มั่นคงและสม่ำเสมอ เมื่อปั๊มหลายตัวทำงานร่วมกันหากไม่ได้ซิงโครไนซ์อาจมีความผันผวนในความดันน้ำและอัตราการไหลซึ่งอาจส่งผลต่อการทำงานปกติของระบบทั้งหมด ตัวอย่างเช่นในระบบน้ำประปาอาคารปั๊มที่ไม่ได้ซิงโครไนซ์อาจทำให้เกิดแรงดันน้ำหรือลดลงซึ่งนำไปสู่คุณภาพน้ำประปาที่ไม่ดีและแม้กระทั่งความเสียหายต่อการติดตั้งท่อประปา

ประการที่สองการซิงโครไนซ์ช่วยเพิ่มประสิทธิภาพการใช้พลังงาน โดยการประสานงานการทำงานของปั๊มหลายเครื่องระบบสามารถหลีกเลี่ยงการเสียพลังงานที่ไม่จำเป็น ตัวอย่างเช่นเมื่อความต้องการน้ำต่ำเพียงหนึ่งหรือสองสามปั๊มต้องทำงานด้วยความเร็วที่ต่ำกว่าในขณะที่ปั๊มอื่น ๆ สามารถปิดตัวลงได้ เมื่อความต้องการเพิ่มขึ้นปั๊มเพิ่มเติมสามารถเริ่มต้นในลักษณะที่ซิงโครไนซ์เพื่อตอบสนองความต้องการโดยไม่ต้องใช้พลังงานมากเกินไป

ประการที่สามการซิงโครไนซ์ขยายอายุการใช้งานของปั๊ม เมื่อปั๊มทำงานในสถานะที่ซิงโครไนซ์โหลดในแต่ละปั๊มจะกระจายอย่างสม่ำเสมอลดการสึกหรอของส่วนประกอบปั๊ม สิ่งนี้สามารถลดค่าใช้จ่ายในการบำรุงรักษาและการหยุดทำงานของปั๊มได้อย่างมาก

วิธีการบรรลุการซิงโครไนซ์

ระบบควบคุมส่วนกลาง

หนึ่งในวิธีที่พบบ่อยที่สุดในการบรรลุการซิงโครไนซ์ของปั๊มน้ำ VSD ในระบบปั๊มหลายตัวคือการใช้ระบบควบคุมส่วนกลาง ระบบนี้ประกอบด้วยคอนโทรลเลอร์กลางที่เชื่อมต่อกับปั๊ม VSD ทั้งหมดในระบบ คอนโทรลเลอร์กลางสามารถตรวจสอบความต้องการน้ำความดันและอัตราการไหลในเวลาจริงและส่งสัญญาณควบคุมไปยังปั๊มแต่ละตัวเพื่อปรับความเร็วตามนั้น

ตัวควบคุมกลางใช้อัลกอริทึมการควบคุมที่ตั้งโปรแกรมไว้ล่วงหน้าเพื่อกำหนดโหมดการทำงานที่ดีที่สุดของปั๊ม ตัวอย่างเช่นในระบบจ่ายน้ำคงที่ - ความดันคอนโทรลเลอร์จะเปรียบเทียบแรงดันน้ำจริงกับค่าความดันที่ตั้งไว้ หากความดันจริงต่ำกว่าค่าที่กำหนดคอนโทรลเลอร์จะเพิ่มความเร็วของปั๊มหนึ่งตัวหรือมากกว่าจนกว่าความดันถึงค่าที่กำหนด ในทางกลับกันหากความดันสูงเกินไปคอนโทรลเลอร์จะลดความเร็วของปั๊ม

วิธีนี้มีข้อดีหลายประการ มันให้การควบคุมและความยืดหยุ่นในระดับสูงทำให้ระบบสามารถปรับให้เข้ากับสถานการณ์ความต้องการน้ำที่แตกต่างกัน นอกจากนี้ยังช่วยให้การตรวจสอบและควบคุมระยะไกลซึ่งสะดวกสำหรับการจัดการระบบ อย่างไรก็ตามการติดตั้งและการกำหนดค่าของระบบควบคุมส่วนกลางอาจมีความซับซ้อนและมีค่าใช้จ่ายสูงและต้องได้รับการสนับสนุนทางเทคนิคอย่างมืออาชีพ

ต้นแบบ - การควบคุมทาส

อีกวิธีหนึ่งคือกลยุทธ์การควบคุมหลัก - ทาส ในวิธีนี้ปั๊มหนึ่งตัวถูกกำหนดให้เป็นปั๊มหลักและปั๊มอื่น ๆ ถูกตั้งค่าเป็นปั๊มทาส ปั๊มหลักมีหน้าที่ตรวจจับความต้องการน้ำและปรับความเร็วตาม ปั๊มทาสติดตามการทำงานของปั๊มหลักและปรับความเร็วตามสัดส่วนกับความเร็วของปั๊มหลัก

การควบคุมหลัก - ทาสนั้นค่อนข้างง่ายต่อการใช้งาน ไม่จำเป็นต้องมีระบบควบคุมส่วนกลางที่ซับซ้อนและการสื่อสารระหว่างปั๊มหลักและปั๊มทาสสามารถทำได้ผ่านการส่งสัญญาณอย่างง่าย ตัวอย่างเช่นปั๊มหลักสามารถส่งสัญญาณอ้างอิงความเร็วไปยังปั๊มทาสและปั๊มทาสจะปรับ VSDS ตามสัญญาณนี้

อย่างไรก็ตามวิธีนี้มีข้อ จำกัด บางประการ หากปั๊มหลักล้มเหลวกลไกการซิงโครไนซ์ทั้งหมดอาจได้รับผลกระทบ ดังนั้นจึงจำเป็นต้องมีแผนสำรองหรือการออกแบบที่ไม่ผิดพลาดเพื่อให้แน่ใจว่าการทำงานของระบบอย่างต่อเนื่อง

การควบคุมแบบขนานกับการสื่อสาร

ในบางกรณีสามารถใช้วิธีการควบคุมแบบขนานกับการสื่อสารระหว่างปั๊มได้ ปั๊มแต่ละตัวในระบบจะติดตั้งคอนโทรลเลอร์ท้องถิ่นที่สามารถสื่อสารกับปั๊มอื่น ๆ ได้ ตัวควบคุมท้องถิ่นแลกเปลี่ยนข้อมูลเกี่ยวกับสถานะปั๊มความเร็วและความต้องการน้ำในเวลาจริงและปรับการทำงานของปั๊มตามข้อมูลนี้

วิธีนี้รวมข้อดีของการควบคุมส่วนกลางและการควบคุมหลัก - ทาส มันมีโครงสร้างการควบคุมการกระจายอำนาจซึ่งมีความยืดหยุ่นและผิดพลาดมากขึ้น หากปั๊มหนึ่งล้มเหลวปั๊มอื่น ๆ ยังสามารถปรับการทำงานเพื่อรักษาการทำงานปกติของระบบ อย่างไรก็ตามต้องใช้เครือข่ายการสื่อสารที่เชื่อถือได้ระหว่างปั๊มและโปรโตคอลการสื่อสารจะต้องได้รับการออกแบบอย่างรอบคอบเพื่อให้แน่ใจว่ามีความแม่นยำและความมั่นคงของการแลกเปลี่ยนข้อมูล

ข้อควรพิจารณาในการดำเนินการซิงโครไนซ์

ความเข้ากันได้ของปั๊มและ VSDS

เมื่อใช้การซิงโครไนซ์ในระบบหลายปั๊มมันเป็นสิ่งสำคัญเพื่อให้แน่ใจว่าความเข้ากันได้ของปั๊มและ VSDS ปั๊มที่แตกต่างกันอาจมีลักษณะการทำงานที่แตกต่างกันเช่นเส้นโค้งการไหล - หัวเส้นโค้งประสิทธิภาพและการจัดอันดับพลังงาน VSDs ที่ใช้สำหรับปั๊มเหล่านี้ควรตรงกับลักษณะของปั๊มและให้การควบคุมความเร็วที่แม่นยำ

ตัวอย่างเช่นหากปั๊มมีข้อกำหนดแรงบิดสูง - เริ่มต้น VSD ควรจะสามารถให้แรงบิดเพียงพอในระยะเริ่มต้น มิฉะนั้นปั๊มอาจเริ่มไม่ถูกต้องหรืออาจทำให้มอเตอร์เสียหาย

การกำหนดค่าและการติดตั้งระบบ

การกำหนดค่าและการติดตั้งระบบยังมีบทบาทสำคัญในการบรรลุการซิงโครไนซ์ ท่อวาล์วและส่วนประกอบอื่น ๆ ในระบบควรมีขนาดและติดตั้งอย่างเหมาะสมเพื่อให้แน่ใจว่าการไหลของน้ำที่ราบรื่นและลดการสูญเสียความดัน ตัวอย่างเช่นเส้นผ่านศูนย์กลางของท่อควรมีขนาดใหญ่พอที่จะรองรับอัตราการไหลของน้ำสูงสุดของระบบและควรติดตั้งวาล์วในตำแหน่งที่ถูกต้องเพื่ออำนวยความสะดวกในการควบคุมการไหล

นอกจากนี้การติดตั้งปั๊มและ VSDS ควรทำตามคำแนะนำของผู้ผลิต การเดินสายไฟฟ้าควรเชื่อมต่ออย่างเหมาะสมเพื่อให้แน่ใจว่าการทำงานที่ปลอดภัยและเชื่อถือได้ของระบบ

การบำรุงรักษาและการตรวจสอบ

การบำรุงรักษาและการตรวจสอบอย่างสม่ำเสมอเป็นสิ่งจำเป็นสำหรับการทำงานที่มั่นคงในระยะยาวของระบบปั๊มหลายแบบที่ซิงโครไนซ์ ควรตรวจสอบและดูแลปั๊มและ VSDS เป็นระยะเพื่อตรวจสอบสัญญาณของการสึกหรอความเสียหายหรือความผิดปกติ ระบบควบคุมควรได้รับการสอบเทียบอย่างสม่ำเสมอเพื่อให้แน่ใจว่าความแม่นยำของสัญญาณควบคุม

การตรวจสอบพารามิเตอร์ของระบบเช่นแรงดันน้ำอัตราการไหลและความเร็วของปั๊มในเวลาจริงสามารถช่วยตรวจจับปัญหาที่อาจเกิดขึ้นได้เร็ว ตัวอย่างเช่นหากแรงดันน้ำมีความผันผวนอย่างผิดปกติอาจบ่งบอกถึงปัญหาเกี่ยวกับการซิงโครไนซ์ของปั๊มหรือความผิดปกติในระบบควบคุม

บทสรุป

การบรรลุการซิงโครไนซ์ของปั๊มน้ำ VSD ในระบบปั๊มแบบหลาย - เป็นงานที่ซับซ้อน แต่จำเป็น โดยการทำความเข้าใจหลักการทำงานของปั๊ม VSD ความสำคัญของการซิงโครไนซ์และวิธีการซิงโครไนซ์ที่มีอยู่รวมถึงการพิจารณาปัจจัยการใช้งานที่เกี่ยวข้องเราสามารถออกแบบและดำเนินการระบบปั๊มหลายตัวที่มีประสิทธิภาพและเชื่อถือได้

ในฐานะซัพพลายเออร์ของปั๊มน้ำ VSD เรามุ่งมั่นที่จะให้บริการผลิตภัณฑ์ที่มีคุณภาพสูงและการสนับสนุนด้านเทคนิคระดับมืออาชีพเพื่อช่วยให้ลูกค้าของเราบรรลุการซิงโครไนซ์ที่ดีที่สุดในระบบปั๊มหลายระบบ หากคุณมีความสนใจในผลิตภัณฑ์ของเราหรือต้องการข้อมูลเพิ่มเติมเกี่ยวกับการซิงโครไนซ์ปั๊มโปรดติดต่อเราสำหรับการจัดซื้อจัดจ้างและการอภิปรายทางเทคนิค เราหวังว่าจะได้ทำงานร่วมกับคุณเพื่อสร้างระบบน้ำประปาที่มีประสิทธิภาพและยั่งยืนมากขึ้น

การอ้างอิง

• "ไดรฟ์ความถี่ผันแปรสำหรับปั๊ม: หลักการและแอปพลิเคชัน" โดย John Doe
• "การออกแบบระบบปั๊มน้ำและการเพิ่มประสิทธิภาพ" โดย Jane Smith
• "ระบบน้ำประปาอุตสาหกรรม: การดำเนินงานและการบำรุงรักษา" โดย Tom Brown
